      思邁奧向大家講解安檢門原理及安檢門的常見問題解答;

　   一、安檢門原理由晶振產生3.5-4.95M的正弦振蕩，由分頻器分頻為7.8K左右正弦波，經三極管與線圈進行功率放大后輸入門板(7區)大線圈進行電磁波發射，由門內1-6區線圈分別進行接收。接收后，將接收到的信號與基準信號進行了比較，發現變化后，改變采集卡輸出電平，CPU在300毫秒內對6個區位采集卡數據進行掃描，判斷金屬所在區位并輸出顯示。金屬門將原有的球形有邊緣的、不太穩定的磁場重新組合排列成一個新的較穩定的磁場，這意味著相對其他材質來說，金屬門具有更強的穩定性。這就是金屬門的優勢：以金克金，提高靈敏度和穩定性。

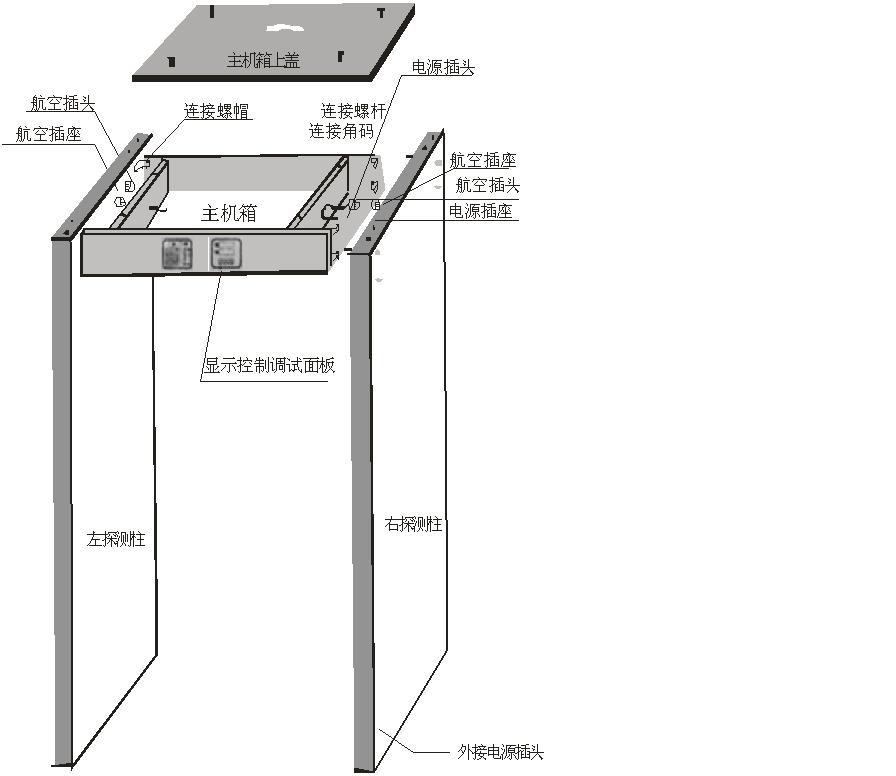

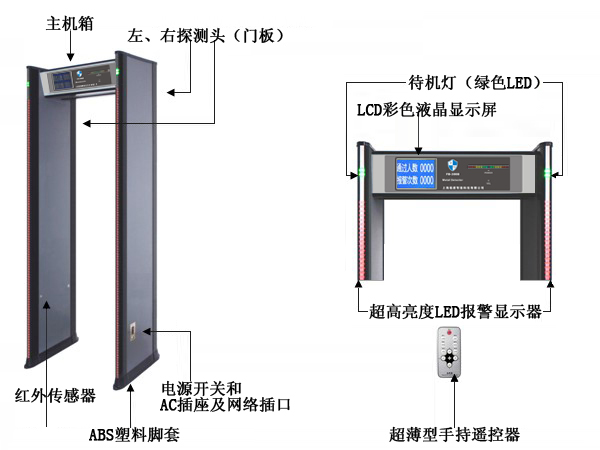

　　二、結構 1、門板結構：由1個大線圈、6個小線圈、補償線圈及石墨組成。 2、機箱結構

　　三、探測時工作流程 CPU探測→一組紅外被擋→檢測各采集卡數據是否變化→報警→檢測另一組紅外→復位重新探測。

　　四、不同場合使用注意點 ：

      工廠安裝安檢門注意：    ①安裝穩固，盡力建議其安裝于遠離高頻設備的區域，以免除干擾產生的誤報。
                                            ②防雨、防曬、在室外安裝，最好配有雨蓬等設施，以增長使用壽命。
                                            ③防干擾：安裝時盡力遠離大型金屬物體。
                                            ④避免附近有運動的金屬物體。

       公共場所安裝安檢門注意：安裝穩固，符合客房要求即可。(穩定>靈敏度)，調節時從最低靈敏度調節。


　　五、調試指導：由低靈敏度向高靈敏度調試，即先將門靈敏度設低，不能探測物體，無報警時為止，然后單區依次加高靈敏度，至能探測到要求物品即可。

 　
     安裝安檢門常見問題及解決方案：

     1、能探測物體：一般易導磁金屬，即易被磁鐵吸附物體，如硅鋼、鐵、銅、合金等物體。但如物體分散，如粉狀金屬、線狀金屬等不易探測。金屬能探測到以一元硬幣為標準，如客戶材料特殊，可要求提供樣品進行測試。

     2、常見問題

     A：安裝，分清左右門板，左邊(4P插頭)，右邊(3P插頭)，插接牢固，不能反裝。

     B：不報警時檢查強弱是否常亮，紅外計數是否正常。


    安檢門不能正常工作的問題及解決方法：
    (1)不能開機： ①電源指示燈亮，檢驗箱內電源是否插牢，如無問題，檢驗保險管及電源部分線路是否正常連接。 ②電源指示不亮，檢驗入線航插是否插接牢固，電源線是否良好。
    (2)紅外不計數：檢驗紅外線是否插接牢固，紅外頭是否被遮檔。

    (3)不報警： ①強弱常亮，檢驗周圍是否有干擾源，試著轉換晶振改變頻率。 ②檢驗紅外是否正常。

    (4)報警時間長：檢驗報警時長設置及紅外計數是否正常。

    (5)串極：檢驗是否有干擾。

    (6)液晶門流水現象：檢驗液晶板是否被擠壓，松掉液晶板后螺絲。
